- - 세계 최초 전사-접합 공정 하나로...선도 혁신 기술 쾌거

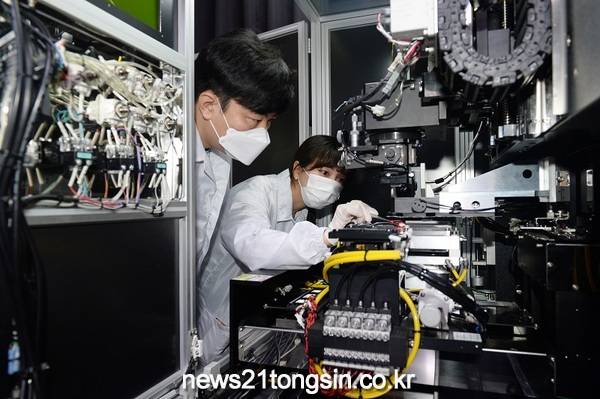

▲ 사진=ETRI 제공
국내 연구진이 공정을 간소화하고 부대 비용도 대폭 줄일 수 있는 차세대 디스플레이 기술을 처음으로 개발했다. 이로써 신공정에 필요한 신소재도 세계 최초로 개발하면서 우리나라가 차세대 디스플레이 시장을 계속 선도하는 데 큰 도움이 될 전망이다.
한국전자통신연구원(ETRI)은 신공법에 적합한 신소재를 자체 개발하여 마이크로 LED 디스플레이 공법의 난제 해결했다고 밝혔다.
마이크로 LED 디스플레이는 10~100마이크로미터(㎛) 수준의 매우 작은 LED를 픽셀 광원으로 사용하는 차세대 자체 발광 디스플레이다.
특히 마이크로 LED는 RGB 소자를 별도 제어해 화면의 밝기와 색상을 정밀하게 표현할 수 있고 무기물 반도체를 사용하기에 화질 열화나 잔상이 남는 번인(Burn-in) 현상을 걱정할 필요 없이 오래 사용할 수 있다.
연구진은 세기가 균일한 면 레이저를 마이크로 LED가 접착된 사이트랩 필름에 수 초 동안 쏴서 전사와 접합이 동시에 구현되는 핵심 공정을 만들어 난제를 극복했다.
ETRI 최광성 과기부 마이크로 LED용 다기능소재단장은“전 세계 디스플레이 기관들이 사활을 걸고 연구 개발하고 있는 분야에서 ETRI 기술이 선도자 역할을 통해 기존 디스플레이의 한계를 극복했다"며 "우리나라가 차세대 디스플레이 강국으로 거듭나고 종주국 위상을 유지하는 데 최선을 다 하겠다”고 말했다.
