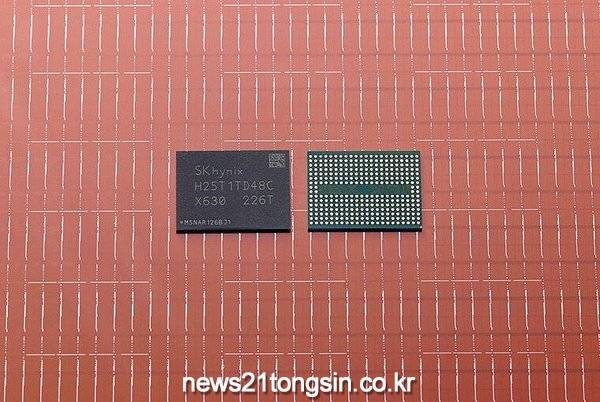

▲ 사진=SK하이닉스 / 세계 최고층 238단 512Gb TLC 4D 랜드플래시

SK하이닉스가 세계 최초로 업계 최고층인 238단 낸드플래시 개발에 성공했다.

SK하이닉스는 최근 238단 512Gb(기가비트) TLC(트리플 레벨 셀) 4D 낸드플래시 샘플을 출시하고 내년 상반기부터 본격적인 양산에 들어간다고 오늘(3일) 밝혔다.

회사 측은 "2020년 12월 176단 낸드를 개발한 지 1년 7개월 만에 차세대 기술개발에 성공했다"며 "특히 이번 238단 낸드는 최고층이면서도 세계에서 가장 작은 크기의 제품으로 구현됐다는 점에서 의미가 크다"고 밝혔다.

낸드플래시는 전원이 꺼져도 데이터가 저장되는 메모리 반도체이다.

적층 기술은 빌딩처럼 셀을 수직으로 쌓아 올려 데이터 용량을 늘리는 기술로, 낸드플래시 경쟁력 향상을 위해선 고차원의 적층 기술이 필요하다.

SK하이닉스는 2018년 개발한 낸드 96단부터 기존 3D를 넘어선 4D 제품을 선보여왔다.

4D는 3D와 비교할 때 단위당 셀 면적이 줄어들면서도 생산 효율은 높아지는 장점이 있다.

회사 측은 "이번 238단은 단수가 높아진 것은 물론, 세계 최소 사이즈로 만들어져 이전 세대인 176단 대비 생산성이 34% 높아졌다"며 "이전보다 단위 면적당 용량이 커진 칩이 웨이퍼당 더 많은 개수로 생산되기 때문"이라고 설명했다.

이와 함께 "238단의 데이터 전송 속도는 초당 2.4Gb로 이전 세대 대비 50% 빨라졌다. 또, 칩이 데이터를 읽을 때 쓰는 에너지 사용량이 21% 줄어, 전력소모 절감을 통해 ESG 측면에서 성과를 냈다"고 밝혔다.
