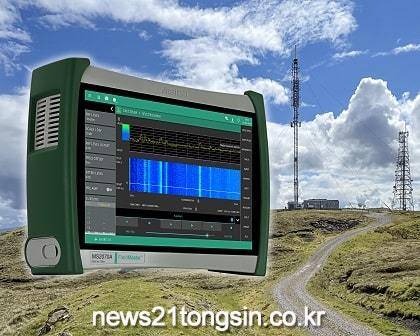

▲ 사진=필드 마스터™ MS2070A 휴대용 스펙트럼 분석기

안리쓰코퍼레이션은 경제적 가격으로 안리쓰의 필드 마스터 제품군의 성능과 현장에서 입증된 내구성 플랫폼을 제공하는 필드 마스터™ MS2070A 휴대용 스펙트럼 분석기를 출시했다.

필요한 기능과 최대 3GHz의 성능을 제공하는 MS2070A는 다양한 범용 현장, 연구실 및 제조 환경에서 안정적이고 정확한 RF 측정을 수행한다.

2.4㎓에서 동적 범위가 105㏈을 초과하는 일반적인 DANL은 옵션 프리앰프가 내장된 -167㏈m의 DANL과 +11㏈m의 TOI(3rd Order Intercept) 및 일반적인 수준의 정확도 ±0.5㏈를 결합해 휴대용 스펙트럼 분석기로 전체 범위의 신호를 분석할 수 있다.

MS2070A는 최대 3㎓의 표준 스위프 스펙트럼 분석용으로 설계됐다. 일반적인 저잡음 구성에서 최대 32㎓/s의 스위프 속도를 제공한다. 점유 대역폭(OBW), 채널 전력 및 인접 채널 전력(ACP)을 포함한 여러 ‘스마트’ 측정은 필드 마스터 MS2070A에서 표준이다.

◇ 다양한 표준 기능 세트

필드 마스터 MS2070A는 비싼 계측기에서 일반적으로 볼 수 있는 많은 기능을 제공한다. 제로 스팬은 시간에 따른 전력의 정확한 측정을 위해 10㎐~5㎒의 좁은 분해능 대역폭(RBW)으로 TDD 및 펄스 신호를 표시한다. 스펙트로그램은 간헐적인 간섭을 정확하게 감지하기 위한 표준이기도 하다.

서로 다른 검출기로 최대 6개의 트레이스를 동시 설정할 수 있다. 각각에 대해 평균화를 적용할 수도 있다. 최대 12개의 마커가 제공되므로 관심 있는 신호를 강조 표시하고 자체 신호 및 다른 신호와 비교해 시간 경과에 따라 어떻게 변화하는지 모니터링할 수 있다. 새로운 간섭 또는 손실 신호에 대한 경고가 자동으로 생성된다. 장기 스펙트럼 모니터링 애플리케이션의 경우 MS2070A에는 상한/하한, 엔벨로프 및 알람 한계 표준이 있다.

◇ 열악한 환경을 위한 설계

견고한 배터리 구동 기기인 필드 마스터 MS2070A는 제공된 소프트 휴대용 케이스에 포함돼 있을 때 IP52 환경 보호 기능을 갖추고 있다. 5와트 RF 입력 손상 수준은 우발적인 과전력에서 기기를 보호한다.

휴대용 스펙트럼 분석기에는 1280×800 해상도의 내구성 있는 IK08 등급 10인치 디스플레이가 있어 측정 결과를 크고 선명한 형식으로 표시한다. 일반 기능은 항상 액세스할 수 있으며, 사이드 메뉴는 축소돼 그래픽 결과도 극대화된다.

MS2070A의 크기는 290×212×96(㎜)이고 무게는 3.8㎏이다. 콤팩트한 크기와 가벼운 무게 덕분에 휴대용 분석기를 원격 사이트로 쉽게 이동할 수 있다.

이더넷 및 USBTMC 인터페이스는 필드 마스터 MS2070A의 표준이다. Wi-Fi 802.11b/g/a/n 인터페이스는 디지털 지도 다운로드 및 자동 소프트웨어 업데이트를 포함해 일반적인 애플리케이션을 위해 무선 라우터에 연결하는 옵션으로 사용할 수 있다.

◇ 필드 및 탁상용 사용

필드 마스터 MS2070A는 다양한 현장 애플리케이션에 사용할 수 있다. 기본 송신기 테스트와 간섭 찾기를 수행할 수 있다. 셀룰러 네트워크 운영자는 PIM 헌팅을 위해 PIM 스틱으로 MS2070A를 구성할 수도 있다. 휴대성과 공간이 중요한 실험실 및 제조 환경에서 MS2070A는 표준 RF 측정에 사용할 수 있다.
