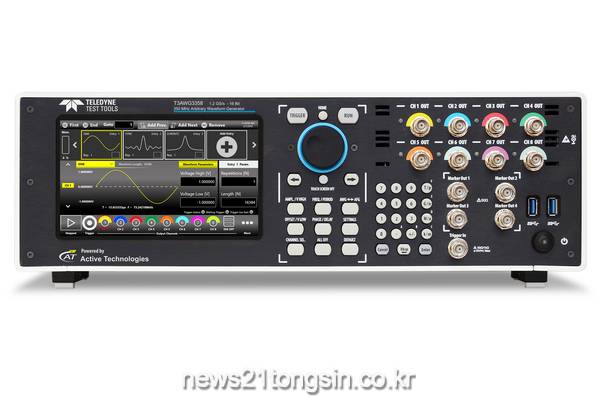

텔레다인르크로이(지사장 이운재)는 26일 자사의 Teledyne Test Tools(T3) 4채널과 8채널 고해상도 임의 파형 발생기(AWG)를 발표했다. 이 다기능 장비 라인은 자극-응답 테스트 애플리케이션에서 자사의 고분해능 12비트 오실로스코프와 함께 사용할 때 더욱 조화롭게 사용할 수 있다. 적용 애플리케이션 분야는 멀티 전압 전원 레일의 타이밍 분석; 자동차 시장에서의 멀티 센서 시뮬레이션; 부품/반도체 테스트; 항공 우주/방위; 물리학, 연구 및 대학 실험 설정을 포함한다. 또한 최대 4대의 8채널 AWG를 동기화하여 최대 32 채널의 고정밀 채널 솔루션을 구성할 수 있다.

높은 신호 정확도와 정밀한 파형 세부 사항을 갖춘 파형 발생기는 보다 짧은 설계 주기로 고품질 최종 제품을 설계할 때 핵심 요소이다. 고해상도 16비트 수직 전압 분해능 덕분에 T3 AWG는 깨끗하고 선명한 세부 정보로 업계 최고의 정확도의 파형을 생성한다. 결과적으로 사용자는 테스트 효율성을 얻고 결과의 신뢰성에 대한 확신을 갖게 된다.

AWG는 16비트의 수직 전압 분해능, 최대 ±24V의 출력 전압 창 및 최대 1GS/채널의 파형 메모리를 제공한다. 250MHz 및 350MHz의 주파수 범위에서 고해상도 AWG는 임의 함수 발생기, 디지털 패턴 생성기 또는 AWG로 사용된다.

이와 관련하여 Teledyne Test Tools의 총책임자 로베르토 페트릴로(Roberto Pertrillo)는 “이 4채널과 8채널 고해상도 AWG는 고해상도 신호 생성을 12Vpp((50Ω 입력으로 50Ω 출력)의 출력 전압 범위와 결합하는 고유한 기능을 제공하며 오프셋을 ±6V로 전환할 수 있는 기능으로 더욱 강화된다”고 말했다. 또한 50Ω 출력에서 하이 임피던스로 파형을 구동 할 때 전압 출력 창은 ± 24V까지 넓어진다. 이는 자동차 및 전력 반도체 테스트 애플리케이션에서 MOSFET 게이트 구동 펄스를 생성하는 데 큰 이점이 된다.

자극-응답 테스트 시나리오에서 AWG는 DUT의 입력에 자극을 적용하는 반면 오실로스코프는 DUT출력에서 응답을 분석한다. 텔레다인르크로이의 고해상도 AWG는 다음과 같은 방법으로 HD 오실로스코프와 짝을 이룬다.

· 선명한 신호: AWG는 DUT의 응답 특성이 왜곡에 영향을 받지 않도록 초기 자극 제공
· 실제 신호: AWG 출력은 파형 메모리에서 이전에 수집한 실제 신호를 재생
· 스트레스 테스트 신호: AWG는 DUT에 문제가 있거나 코너 케이스(corner-case) 입력을 에뮬레이션
· 노이즈/간섭 내성: AWG는 DUT 응답 특성을 테스트하기 위해 예상되는 간섭 신호를 출력에 에뮬레이트

4채널과 8채널 고해상도 AWG에서 세 가지 기능 모드를 사용할 수 있다. 다양한 파형 옵션을 가진 임의의 함수 발생기로 작동할 수 있어 다양한 변조 기능을 제공한다. AWG로서 이 장비는 직관적인 사용자 인터페이스를 사용하여 아날로그/디지털 패턴을 시퀀싱할 수 있는 복잡하고 완전한 임의의 파형을 제공한다. 디지털 패턴 생성기 (DPG) 모드에서 사용자는 최대 8 병렬 비트로 완전히 임의의 차동 또는 단일 엔드 디지털 패턴을 만들 수 있다. 이 장비의 16개(4채널 모델) 또는 32채널(8채널 모델) 디지털 출력을 결합하여 아날로그 출력 신호와 동기화할 수 있어 디지털 설계 디버깅 및 검증에 이상적인 툴을 제공한다.
